Re: MC-CP/M Computer (ECB Z80 4-6 MHz 64k DRAM)
Verfasst: 19. Feb 2023, 10:46
von Alfred

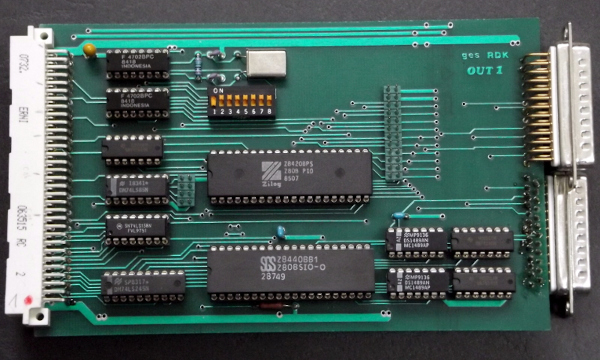

Das zweite ECB Board im System ist die OUT1 mit Z80SIO (2x V24/RS232) und 1x Z80PIO (Centronic):
- DSCF1594w.JPG (173.46 KiB) 34872 mal betrachtet
An SIOA ist das Terminal angeschlossen, SIOB war ursprünglich für einen seriellen Drucker geplant.

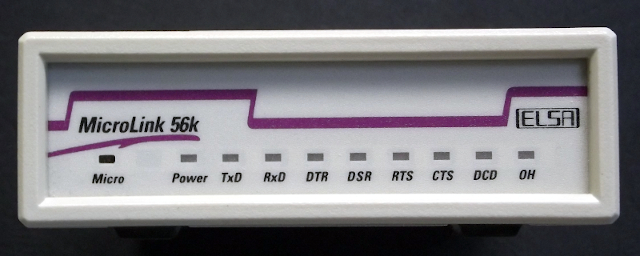

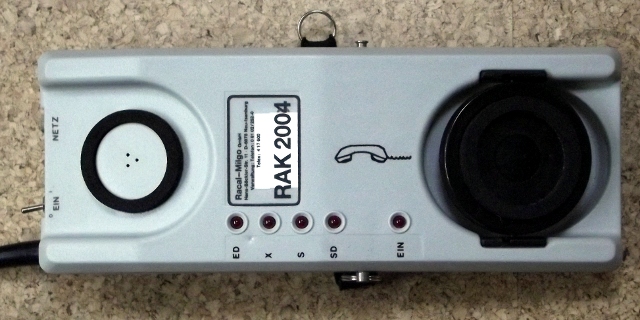

Da könnte man doch etwas anderes anschließen, wie z.B. ein Modem oder Akustikkoppler!?
- DSCF3053w1.JPG (148.49 KiB) 34872 mal betrachtet
- DSCF1671a.JPG (129.69 KiB) 34872 mal betrachtet
Naja, warten wir mal ab
!
Gruß
Alfred
Re: MC-CP/M Computer (ECB Z80 4-6 MHz 64k DRAM)
Verfasst: 19. Feb 2023, 11:45
von Alfred

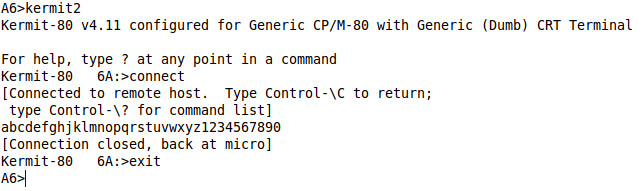

SIOB geschwind per Mäuseklavier auf 300Bd eingestellt,
Kermit2 zusammengelinkt und ... voilà
!
- kermit2.jpg (54.87 KiB) 34866 mal betrachtet
Bei 300Bd sieht man noch die LED's flackern ... zum Test war ein Loopback an der SIOB.
Ist natürlich auch ein guter Test, ob die IOBYTE-Implementierung im BIOS funktioniert
!
Re: MC-CP/M Computer (ECB Z80 4-6 MHz 64k DRAM)
Verfasst: 19. Feb 2023, 12:54
von kurt_cpm
Oh Akustikkoppler.
Damit habe ich BTX angewendet.
Hat das gepiepst und geschnurrt!
Re: MC-CP/M Computer (ECB Z80 4-6 MHz 64k DRAM)
Verfasst: 22. Feb 2023, 09:31
von Alfred
Ich auch mit einem Dataphon s21-23d, das hat vielleicht gedüdelt
!
Vom CCC gab es damals das Dateklo, war natürlich nicht legal, aber ...:
https://de.wikipedia.org/wiki/Datenklo
Re: MC-CP/M Computer (ECB Z80 4-6 MHz 64k DRAM)
Verfasst: 25. Feb 2023, 10:25
von Alfred

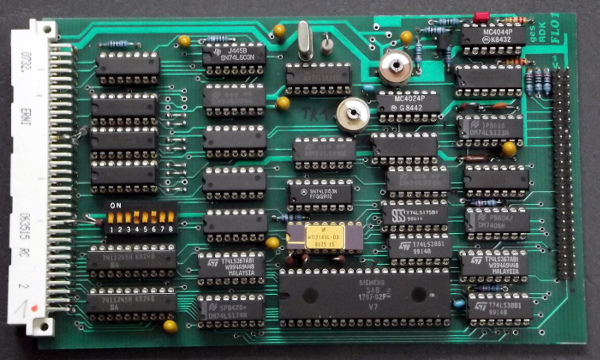

Die nächste Karte im System ist der etwas berüchtigte Floppycontroller FLO1:
- DSCF1597w.JPG (152.81 KiB) 34809 mal betrachtet
Die Schaltung des analogen Datenseperators ist etwas heikel, speziell bei höheren Datenraten.
Viele User hatten damit Probleme und auf digital umgebaut, oder auf ein anderes Board gewechselt.
Aber ... wenn alle Hardwareänderungen und ein sorgfältiger Abgleich gemacht wurde, läuft das stabil.
Auch mit Maxi-DD/DS, also bis zu 1,6MB brutto pro Diskette.

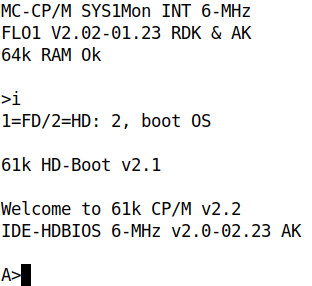

Nach etwas optimieren passt auch ein 61K CP/M2 mit FD/HD/IDE ins RAM:
- 61k.jpg (45.25 KiB) 34809 mal betrachtet
Gruß
Alfred
Re: MC-CP/M Computer (ECB Z80 4-6 MHz 64k DRAM)
Verfasst: 9. Mai 2023, 18:47
von Alfred

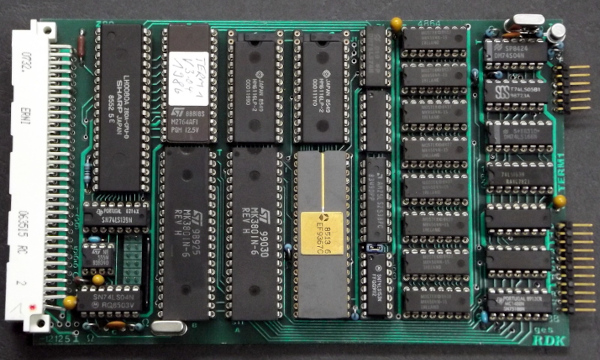

Und zum Schluss das MC-Grafik-Terminal TERM1:
- DSCF1604w.JPG (165.03 KiB) 34479 mal betrachtet
Gruß
Alfred
Re: MC-CP/M Computer (ECB Z80 4-6 MHz 64k DRAM)
Verfasst: 11. Mai 2023, 09:02
von genie3s
Sehr schön - damals hatte ich dafür kein Geld oder eine Freundin - wahrscheinlich beides.
Re: MC-CP/M Computer (ECB Z80 4-6 MHz 64k DRAM)
Verfasst: 11. Mai 2023, 16:20
von Alfred
Ist alles nicht so einfach - man musste sich auch schon damals Prioritäten setzen
!
Re: MC-CP/M Computer (ECB Z80 4-6 MHz 64k DRAM)
Verfasst: 18. Mai 2023, 09:41
von Alfred

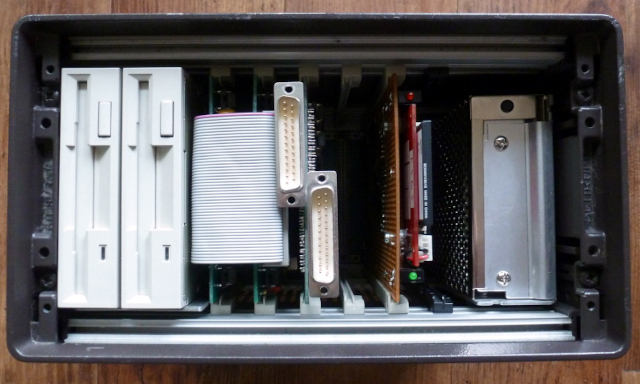

Und hier wie angekündigt, zwei Bilder zum Aufbau bzw. Zuhause des Rechners:
- vorne
- P1130934w1.JPG (165.67 KiB) 34421 mal betrachtet

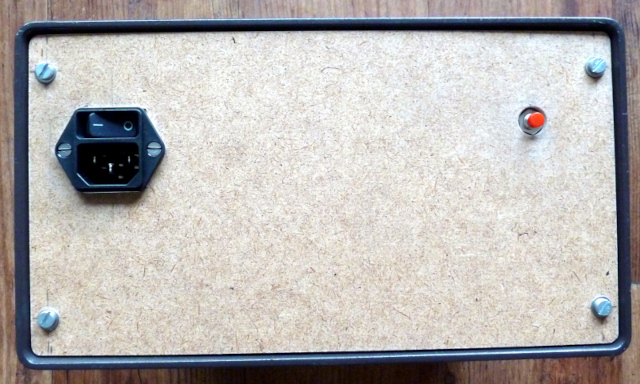

- hinten
- P1130938w1.JPG (180.13 KiB) 34421 mal betrachtet
Gruß
Alfred
Re: MC-CP/M Computer (ECB Z80 4-6 MHz 64k DRAM)
Verfasst: 31. Mai 2023, 21:41
von Alfred

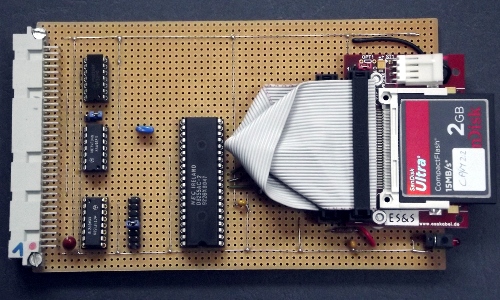

Uups! Ganz vergessen, den Massenspeicher, hab ich
!
- DSCF1595c.JPG (118.04 KiB) 34376 mal betrachtet
